Jeremias System EW -fu
zur Übersicht
Einwandige Systemabgasanlage aus Edelstahl für die Sanierung bestehender Hausschornsteine, Verbindungsleitungen, Be-/Entlüftung.
Brennstoff: Öl, Gas, Festbrennstoffe
Einsatztemperatur: <400°C / <600°C
Material: Standard: 1.4571 (316Ti)/1.4404(316L)
Aufpreis: 1.4878 (321) (hitzebeständig)
Wandstärke: 0,6-1,00mm
Schweißnaht: WIG durchgehend/Laser
Isolierung: optional möglich durch Isolierschalen
Verbindung: Steckverbindung Muffe/ Sicke
Zulässig für Überdruck: Nein
Rußbrandbeständig: Ja
Mittlere Rauhigkeit: 1,0 mm

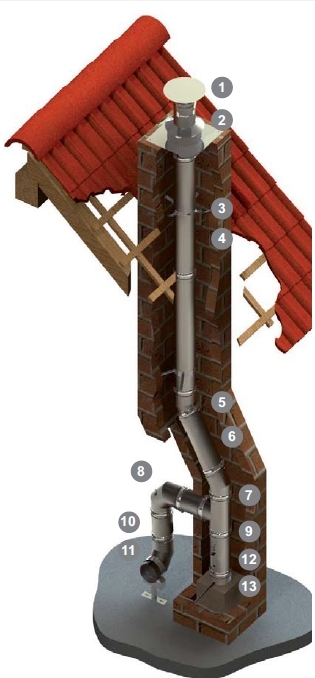

Muster-Aufbau:
1 - Regenhaube (fu 28)
2 - Kopfabdeckung mit Wetterkragen (fu 25)
3 - Montageschelle (fu 40)
4 - Längenelement 1000mm (fu 02)
5 - Winkel 30° starr (fu 18)
6 - Längenelement 500 mm (fu 03)
7 - Winkel 87° (fu 22)
8 - Reinigungswinkel 90° (fu 24)
9 - T-Anschluss 87° (fu 08)
10 - Längenelement 250mm (fu 04)
11 - Winkel 87° (fu 22)
12 - Reinigungselement (fu 07)
13 - Kondensatschale mit Ablaufrohr (fu 01)
CE-Zertifikatsnummer: 0036 CPD 9174 006
CE-Klassifizierungen nach DIN EN 1856-1:
T400 - N1 - D - V2 - L50060 - G50
T400 - N1 - W - V2 - L50060 - O50
T600 - N1 - D - V2 - L50060 - G100
Kombination:
Die Basisteile EW -fu lassen sich mit dem
-überdruckdichten System EW-albi
-System EW-Line flex al-bi
-System EW-Line flex ew-fu
-System EW-las und/oder den EW-Zusatzteilen kombinieren.
Eignung:
Das System jeremias ew-fu ist geeignet für Querschnittsverminderungen von Schornsteinen zur Anpassung an moderne Feuerstätten (Öl, Gas, Festbrennstoffe).
DIN V 18160-1:
Der vorhandene Schornstein muss den Anforderungen der DIN V 18160-1 genügen.
