Jeremias System DW- fu

Doppelwandige Systemabgasanlage aus Edelstahl
für alle Regelfeuerstätten im Unterdruckbetrieb, in
trockener oder feuchter Betriebsweise.

Brennstoff: Öl, Gas und Festbrennstoff
Einsatztemperatur: ≤ 400°C / ≤ 600°C
Material: innen: 1.4571 (316Ti) / 1.4404 (316L)
außen: 1.4301 (304)
Wandstärke: innen: 0,6 - 1,0 mm
außen: 0,6 - 1,0 mm
Schweißnaht: WIG durchgehend / Laser
Isolierung: Mineralische Isolierung mit 32,5 oder
50 mm Wandstärke, Rohdichte 120 kg/m³
Verbindung: Steckverbindung Muffe / Sicke mit Klemmband
Zulässig für Überdruck: Nein
Rußbrandbeständig: Ja
Freistehendes Ende: 3 m ab letztem Wandhalter bis Ø 600
1,5 m ab letztem Wandhalter > Ø 600 - 1000
Mittlere Rauhigkeit: 1,0 mm
Wärmedurchlasswiderstand: 0,501 m² K/W

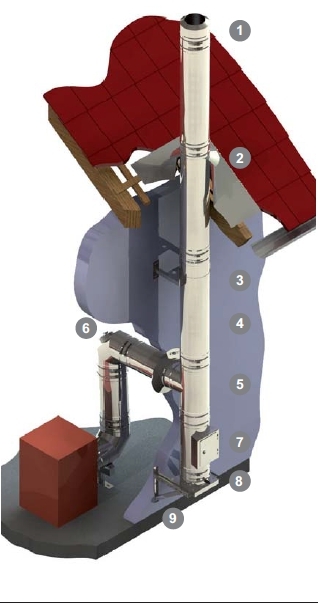

Muster-Aufbau:
1- Mündungsabschluss (dw32)
2- Dachdurchführung (dw82)
3- Wandabstandshalter (dw21)
4- Längenelement (dw13)
5- T-Anschluss 87° (dw11)
6- Reinigungswinkel 87° (dw19)
7- Reinigungselement (dw10)
8- Grundplatte (dw06)
9- Wandstütze (dw391)

CE-Zertifikatsnummer
0036 CPD 9174 001

CE-Klassifizierungen nach DIN EN 1856 - 1
T400 - N1 - D - V3 - L50060 - G50
T400 - N1 - W - V2 - L50060 - O20
T600 - N1 - D - V3 - L50060 - G50
T600 - N1 - W - V2 - L50060 - O50

Der „Klassiker“
Das vielseitig einsetzbare Abgassystem
dw-fu ermöglicht durch hohe Flexibilität die
Realisierung schwieriger Einbausituationen.
Durch Einlegen von Dichtringen und
Verwendung entsprechender Formteile lässt
sich das druckdichte System dw-al erstellen.
