Jeremias Furado - Dreieck-Leichtbau-Schornstein F90

Systemschornstein in Leichtbauweise aus
Calciumsilikatplatten in dreieckiger Ausführung,
wahlweise mit Übergang auf quadratischen
Querschnitt bzw. auf unser DW-System.
Zugelassen als Schornstein mit unserem System
ew-fu in Kombination mit den dafür speziell
entwickelten Formteilen.

Zugelassene Abgasleitungen dürfen in die
Schächte als Montageabgasleitung montiert
werden.

Einsatztemperatur: ≤ 400°C / ≤ 200°C
Schachtmaterial: Calciumsilikat
60 mm (F90) oder 40 mm (F30)
Allgemein: Schnelle und einfache Montage vor Ort durch
konfektionierte Bauteile. Verbindungen der
Schachtelemente untereinander nur mit Spezialkleber
Oberfläche: Putz-, streich- und tapezierfähige Schachtelemente
für individuelle Oberflächengestaltung
Im Außenbereich ist ein Witterungschutz
erforderlich.
Fundament: Kein Fundament nötig, da in erforderlicher Höhe
auch auf Konsole montierbar

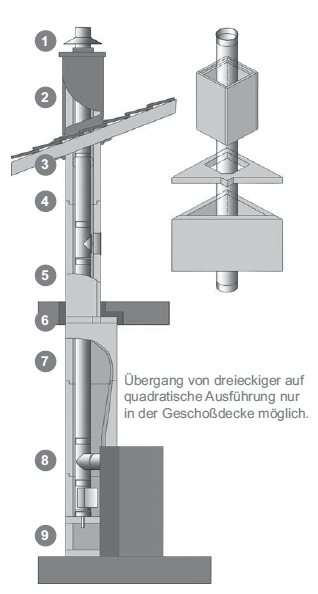

Muster-Aufbau:
1- Kopfabdeckung
2- Kaminverkleidung
3- Montageschelle (fu40)
4- Schachtelement (LS60-13)
5- Längenelement ( fu02)
6- übergang Dreieck Quadrat (DLS60-37)
7- Schachtelement dreieckig (DLS60-13)
8- T-Anschluß (tec15) in Schachtelement dreieckig offen (DLS60-13o)
9- Sockelstein mit Bodenplatte (DLS60-03)


Systemschornstein:

Bauaufsichtliche Zulassung:
- Z-7.1-3114
Mittlere Rauhigkeit:
- 1,00 mm
Wärmedurchlasswiderstand:
- 0,66 m² K/W bei 400°C
Innenrohr ew-fu
Klassifizierung:
- DIN-V 18160 T400 N1 D3 G50L90

F30 / F90 Schacht für zugelassene
Abgasleitungen:
Prüfzeugnis F30:
- P-MPA-E-03-034
Wärmedurchlasswiderstand:
- 0,44 m² K/W bei 400°C
Prüfzeugnis F90:
- P-MPA-E-03-035
Wärmedurchlasswiderstand:
- 0,66 m² K/W bei 400°C


Eignung
Dient zum nachträglichen Erstellen von Schornsteinsystemen
mit der Feuerwiderstandsklasse
(F90) innerhalb von Gebäuden (geschoss-übergreifend)
